طراحی و اجرای ایمن شبکه های توزیع برق در پروژه های صنعتی و ساختمانی، مستلزم انتخاب دقیق مسیرهای عبور کابل است. تصمیم گیری مهندسی برای انتخاب لوله برق گالوانیزه یا لوله های برق پلاستیکی، مستقیما بر امنیت فیزیکی هادی ها، کنترل هزینه های تعمیر و نگهداری و پایداری شبکه در برابر تنش های محیطی تاثیر می گذارد. هر یک از این لوله ها، رفتار متفاوتی در مواجهه با فشارهای مکانیکی، نوسانات شدید حرارتی، تابش پرتوهای خورشیدی و عوامل خورنده اسیدی یا قلیایی از خود نشان می دهند.
ساختار فنی و کلاس های تولیدی لوله برق گالوانیزه
لوله برق گالوانیزه به عنوان یک لوله برق فلزی با پوششی محافظ از فلز روی (Zinc) تولید می شود تا نقطه ضعف اصلی فولاد، یعنی اکسیداسیون و زنگ زدگی را مهار کند. در استانداردهای مهندسی تاسیسات، این لوله ها بر اساس تکنولوژی پوشش دهی و فرآیند تولید به دو دسته تقسیم بندی می شوند:
- لوله برق گالوانیزه گرم (عمقی)
- لوله برق گالوانیزه سرد (سطحی)
در روش گالوانیزه گرم، لوله فولادی پس از مراحل اسید شویی و چربی زدایی، در حوضچه ای از روی مذاب با دمای تقریبی ۴۶۰ درجه سانتی گراد غوطه ور می شود. این فرآیند باعث نفوذ اتم های روی در ساختار سطحی فولاد شده و یک لایه آلیاژی ضخیم، یکپارچه و بسیار مقاوم ایجاد می کند. لوله های تولید شده با این روش، بالاترین سطح مقاومت را در برابر رطوبت مداوم، بخارات شیمیایی و زنگ زدگی دارند و استفاده از آن ها در فضاهای باز، پالایشگاه ها، موتورخانه ها و محیط های به شدت مرطوب یک الزام فنی است.
در مقابل، فرآیند گالوانیزه سرد از طریق تکنیک الکترولیز (آبکاری الکتریکی) انجام می شود. در این روش، نمک های روی در یک محلول آبی الکترولیز شده و لایه ای نسبتاً نازک و براق بر روی سطح خارجی لوله برق فلزی می نشیند. اگرچه این لوله در برابر رطوبت نسبی مقاومت قابل قبولی دارد، اما ساختار آن برای تحمل شرایط جوی سخت و رطوبت مستقیم طراحی نشده است. از این رو، مهندسان استفاده از لوله گالوانیزه سرد را صرفاً به فضاهای مسقف، داکت های داخلی ساختمان و محیط های خشک با ریسک آسیب مکانیکی بالا محدود می کنند.

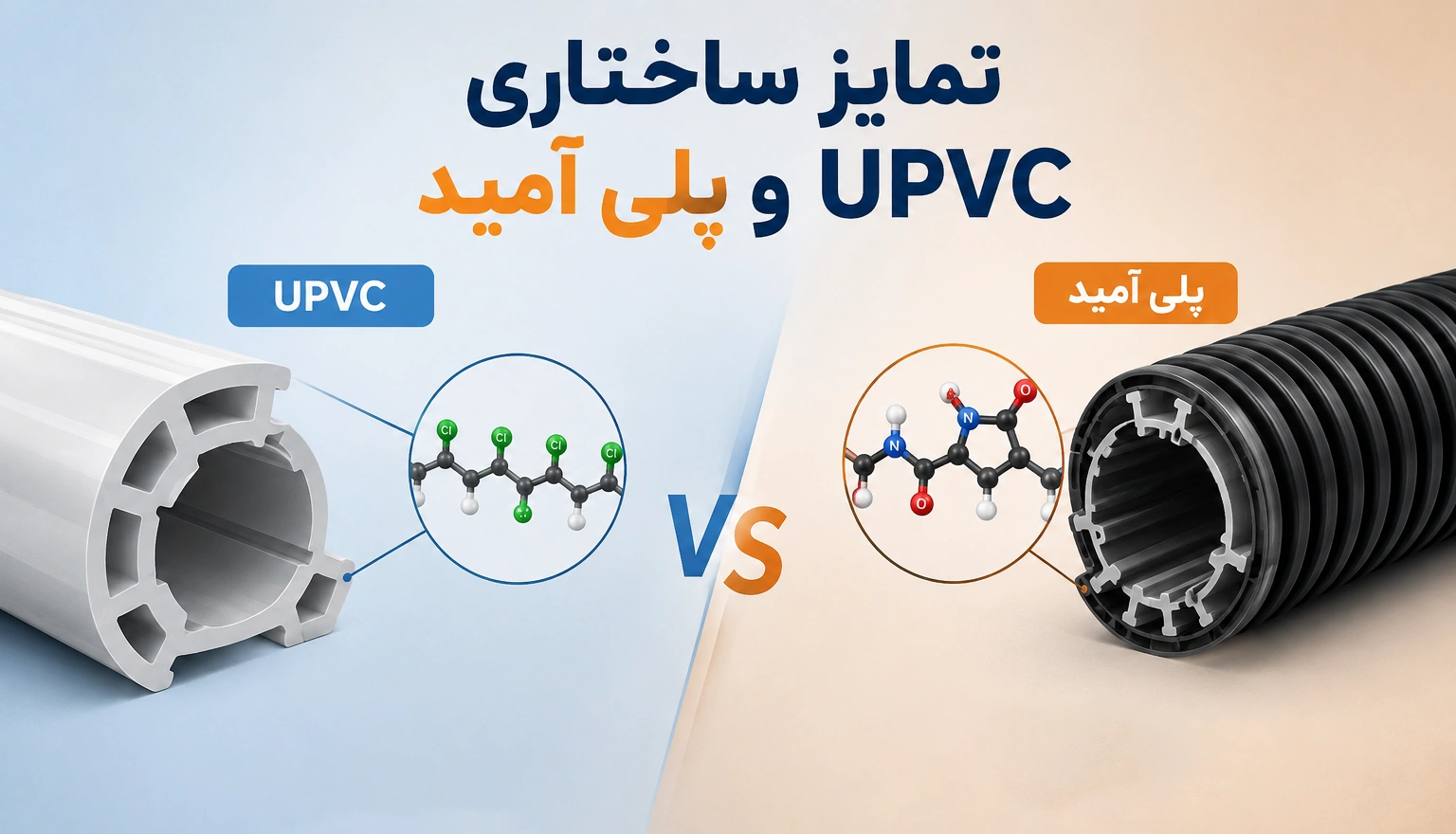

تحلیل رفتار پلیمرها: تمایز ساختاری UPVC و پلی آمید
انتخاب متریال پلیمری برای محافظت از کابل ها، نیازمند شناخت دقیق ساختار شیمیایی آن هاست. اصطلاح «لوله پلاستیکی» طیف بسیار گسترده ای از مواد را در بر میگیرد که مشخصات آن ها به هیچ وجه یکسان نیست. در صنعت برق ساختمان، دو ترکیب پلی وینیل کلراید بدون نرم کننده (UPVC) و پلی آمید بیشترین سهم بازار را به خود اختصاص داده اند و درک تفاوت های این دو، مانع از بروز خطاهای مهلک در طراحی شبکه برق رسانی می شود.
لوله های UPVC با حذف مواد نرم کننده (Plasticizers) از ساختار PVC تولید می شوند. این تغییر ساختاری، محصولی صلب، مقاوم در برابر تغییر شکل و پایدار در برابر طیف وسیعی از مواد شیمیایی مخرب ایجاد می کند. مهم ترین و استراتژیک ترین ویژگی UPVC در تاسیسات الکتریکی، رفتار آن در برابر حریق است. این لوله ها در دسته بندی مواد خود خاموش شونده قرار می گیرند. در صورت بروز اتصال کوتاه و آتش گرفتن عایق کابل در داخل لوله، لوله برق UPVC شعله ور نشده و به عنوان عامل انتقال حریق عمل نمی کند، بلکه با حذف منبع حرارت، به سرعت خاموش می شود.
از سوی دیگر، لوله های ساخته شده از متریال پلی آمید دارای زنجیره های پلیمری با انعطاف پذیری بسیار بالا هستند. این لوله ها مقاومت فوق العاده ای در برابر خمش، تنش های کششی و ترک خوردگی تحت فشار دارند. با این وجود، پلی آمید استاندارد مقاومت بسیار پایینی در برابر شعله دارد و در صورت بروز آتش سوزی در شبکه، به راحتی ذوب شده و شعله ور می شود. همچنین، مقاومت شیمیایی پلی آمید در برابر اسیدها نسبت به UPVC به مراتب کمتر است. بنابراین، کاربرد پلی آمید بیشتر به مدارهای ولتاژ پایین، سیستم های مخابراتی یا فضاهایی که نیاز به انعطاف بسیار بالا و کابل کشی پیچیده دارند، محدود می شود.
مقایسه عملکرد لوله برق گالوانیزه در برابر جایگزین های پلیمری
برای انجام یک مقایسه کاربردی، باید واکنش لوله برق فلزی و انواع پلیمری را در برابر تنش ها و چالش های واقعی پروژه های عمرانی ارزیابی کرد. این ارزیابی نشان می دهد که هیچ یک از این مواد برتری مطلقی بر دیگری ندارند، بلکه شرایط پروژه تعیین کننده نهایی است.
تحمل تنش های مکانیکی و بارهای ترافیکی
مقاومت در برابر ضربه و لهیدگی، معیار اصلی انتخاب مسیر کابل در محیط های صنعتی و کارگاهی است. لوله برق گالوانیزه به دلیل ساختار فولادی، استحکام مکانیکی بالایی دارد و در برابر ضربه و فشار مقاومت بیشتری نشان می دهد. در لوله های پلاستیکی، حتی نمونه های فشار قوی UPVC، تمرکز تنش مکانیکی در یک نقطه، مانند برخورد یک جسم تیز و سنگین، می تواند منجر به شکستگی ترد یا تغییر شکل دائمی شود. این آسیب علاوه بر ایجاد خطر برای کابل، می تواند امکان عبور مجدد کابل و فنر زنی مسیر را نیز دشوار یا غیرممکن کند.
رفتار در برابر طیف پرتوهای فرابنفش (UV) و تغییرات حرارتی
تابش مستقیم نور خورشید شامل پرتوهای فرابنفش است که به شدت بر پیوندهای پلیمری تاثیر می گذارد. لوله های پلاستیکی استاندارد در صورت نصب در فضای باز پس از مدت کوتاهی دچار تردی، تغییر رنگ و کاهش شدید مقاومت مکانیکی می شوند، مگر آنکه با افزودنی های خاص (Anti-UV) بهینه سازی شده باشند. در مقابل، ساختار فولادی و پوشش روی در لوله برق گالوانیزه، مقاومت بالایی در برابر تخریب نوری دارند. همچنین در محیط هایی با نوسانات حرارتی شدید، پلاستیک ها دارای ضریب انبساط طولی بالایی هستند که باعث تاب خوردگی یا شکستن اتصالات می شود، در حالی که تغییرات ابعادی فلزات در بازه دماهای محیطی، کاملاً قابل چشم پوشی است.
شیلدینگ الکترومغناطیسی و مدیریت نویز
یکی از مزایای لوله برق فلزی، رفتار آن به عنوان یک قفس فارادی است. در شبکه هایی که کابل های جریان ضعیف، دیتا یا خطوط انتقال سیگنال های ابزار دقیق از نزدیکی منابع تولید میدان های الکترومغناطیسی (مانند الکتروموتورهای بزرگ یا ترانسفورماتورها) عبور می کنند، استفاده از لوله برق گالوانیزه باعث کاهش اثر تداخل های الکترومغناطیسی (EMI/RFI) می شود. متریال های پلاستیکی مانند UPVC و پلی آمید کاملاً در برابر میدان های مغناطیسی شفاف هستند و هیچ گونه خاصیت شیلدینگ و محافظتی در برابر تداخل سیگنال ارائه نمی دهند.
فرآیند نصب، اتصال و الزامات ایمنی شبکه
سرعت و روش اجرای شبکه تفاوت فاحشی بین این دو بستر ایجاد می کند. نصب لوله های پلاستیکی بسیار سریع تر انجام می شود؛ برش آن ها با ابزارهای ساده امکان پذیر است و لولهها از طریق اتصالات و چسب های مخصوص (حلال های شیمیایی) به سرعت به یکدیگر متصل می شوند. همچنین به دلیل ماهیت عایق بودن پلاستیک، خطر برق گرفتگی از طریق بدنه لوله وجود ندارد. اجرای سیستم لوله برق گالوانیزه نیازمند نیروی کار متخصص تر است؛ برش لوله ها سخت تر بوده و اتصال آن ها به یکدیگر با رزوه و بوشن انجام می شود. به علاوه، طبق کدهای ایمنی برق، تمامی بخش های سیستم لوله کشی فلزی باید به صورت یکپارچه به شبکه هم بندی و سیستم زمین (ارتینگ) متصل شوند تا در صورت بروز اتصالی، جریان نشتی با ایمنی کامل به زمین منتقل شود.
به منظور مقایسه سریع و مهندسی رفتارهای این متریال ها، جدول تحلیلی زیر ویژگی های اساسی هر یک را تفکیک کرده است:
| شاخص ارزیابی مهندسی | لوله برق گالوانیزه گرم | لوله UPVC (نسوز) | لوله پلی آمید |
| مقاومت در برابر فشارهای مکانیکی و ضربه | بسیار عالی (صلب) | متوسط تا خوب (ترد و شکننده) | خوب (انعطاف پذیر) |
| رفتار در برابر حریق (ایمنی شعله) | مقاوم در برابر حرارت و تغییر شکل در دماهای بالا | خود خاموش شونده (عدم توسعه شعله) | قابل اشتعال (توسعه دهنده حریق) |
| مقاومت در برابر رطوبت و خوردگی | بسیار بالا (به دلیل پوشش فلز روی) | بسیار بالا (فاقد زنگ زدگی و مقاوم در برابر خوردگی) | مطلق (مقاوم در برابر رطوبت) |
| پایداری در برابر تابش فرابنفش (UV) | بدون آسیب و افت کیفیت | ضعیف (نیاز به افزودنی ضد UV دارد) | بسیار ضعیف (شکنندگی سریع) |
| ایجاد شیلدینگ الکترومغناطیسی (EMI) | دارد (عملکرد به عنوان قفس فارادی) | ندارد | ندارد |
| پیچیدگی فرآیند نصب و اتصال | بالا (نیاز به رزوه، خم کن هیدرولیک و بوشن) | پایین (برش ساده و اتصال با چسب حلال) | بسیار پایین (بدون نیاز به ابزار خاص) |
معیارهای قطعی در انتخاب لوله برق فلزی و پلاستیکی برای پروژه ها
با توجه به تفاوت های بررسی شده، مهندس طراح باید بر اساس داده های دقیق محیطی، سناریوی نصب را تدوین کند. ارزیابی اشتباه متریال می تواند به تخریب زودرس شبکه و تحمیل هزینه های سنگین بازسازی منجر شود. پیش از انتخاب سیستم لوله کشی، باید عوامل زیر به عنوان چک لیست الزامات پروژه مورد ارزیابی قرار گیرند:
- محل قرارگیری مسیر کابل ها: آیا مسیرها در فضای باز و تحت تاثیر بارش برف و باران و تابش مستقیم خورشید قرار دارند؟ در این سناریو، لوله برق گالوانیزه گرم بهترین گزینه است.
- میزان آسیب پذیری فیزیکی: آیا لوله ها در ارتفاع پایین، پارکینگ ها یا مسیرهای تردد لیفتراک نصب می شوند؟ الزام ایمنی در اینجا استفاده از لوله برق فلزی را توصیه می کند.
- محیط های به شدت خورنده: در محیط هایی با بخارات اسیدی متراکم (مانند کارخانجات مواد شیمیایی)، فولاد گالوانیزه نیز آسیب پذیر خواهد بود و جایگزینی با UPVC یا استفاده از پوشش های اپوکسی پیشنهاد می شود.
- مسیرهای دارای پیچ و خم متعدد: برای بستر کابل کشی در سقف های کاذب و دیوارهای خشک با زاویه های زیاد، وزن پایین و قابلیت اجرای سریع لوله های UPVC هزینه های نصب را به شدت کاهش می دهد.
- الزامات ایمنی داده و شبکه های ابزار دقیق: عبور خطوط حساس دیتا از مجاورت کابل های قدرت نیازمند حذف القای الکترومغناطیسی است که این نیاز را می توان با استفاده از سیستم های لوله کشی فلزی و شیلدینگ مناسب برآورده کرد.
مراجع تخصصی بین المللی نیز استانداردهای سخت گیرانه ای را برای هدایت مهندسان تدوین کرده اند. بر اساس مقالات منتشر شده در پورتال تخصصی Electrical Construction & Maintenance که به تحلیل کدهای ملی برق می پردازد، انتخاب مسیر عبور کابل باید بر اساس خطرات بالقوه محیط شکل گیرد. در یکی از تحلیل های این مرجع مهندسی قید شده است:
در لوکیشن هایی که تجهیزات و کابل ها در معرض آسیب های شدید فیزیکی (Severe physical damage) قرار دارند، استفاده از سیستم های صلب فلزی مانند لوله فولادی گالوانیزه صلب (RMC)، روشی استاندارد و الزامی برای تضمین سلامت هادی های الکتریکی محسوب می شود.
این استناد نشان می دهد که در محیط های صنعتی، صرفه جویی اولیه در هزینه متریال نباید بر الزامات ایمنی غلبه کند.
